优利德MSO5000HD 系列高分辨示波器
    发布时间: 2025-11-26 16:43

多合一集成示波器

-协议分析仪

-波特图分析仪

-高精度频率计

-数字电压表

-电源分析仪

-函数/任意波形发生器

-频谱分析仪

-逻辑分析仪

-示波器

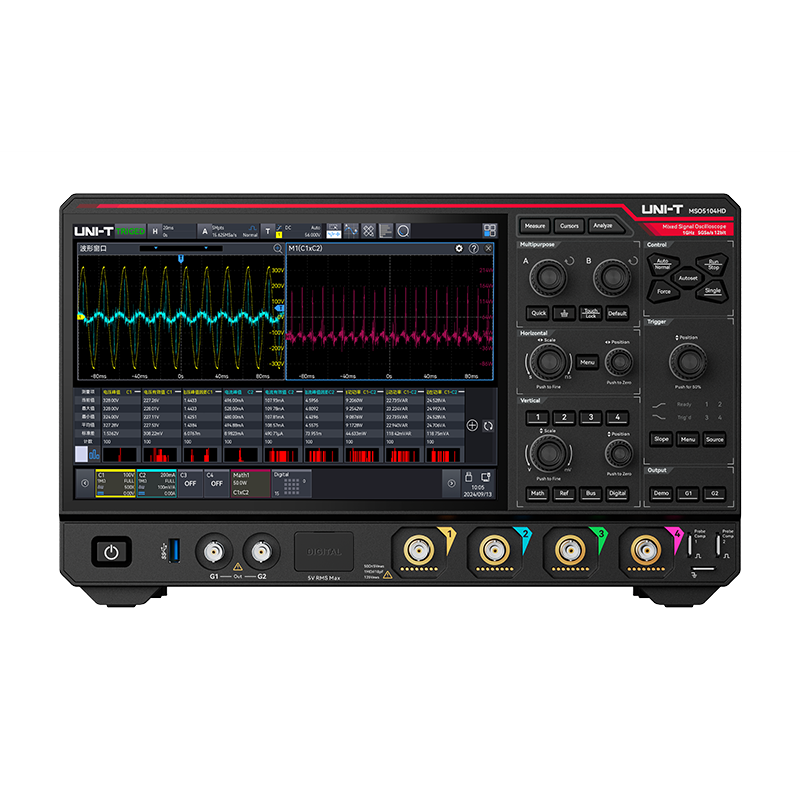

优利德MSO5000HD 系列高分辨示波器

MSO5000HD是一款集成了4信号通道、16通道逻辑分析仪和2通道任意波形发生器的高分辨示波器，带宽高达1GHz，最大采样率高达5GSa/s，12bit ADC分辨率，提供业界领先的高速信号采样和存储能力。该示波器还配备了500M存储深度，满足长时间录制和分析高速信号的需求。帮助您快速、准确地测量和分析高速信号，满足您在不同应用场景中的需求，如通信、汽车电子、工业自动化、航空航天、医疗设备、科研和电子研发等领域。

4
通道数
1GHz/500MHz/
350MHz
带宽
12bit
ADC分辨率
16bit
ERES
5GSa/s
最高采样率
500Mpts
最高存储深度
1,500,000wfms/s
最高波形捕获率


多合一集成示波器

-协议分析仪

-波特图分析仪

-高精度频率计

-数字电压表

-电源分析仪

-函数/任意波形发生器

-频谱分析仪

-逻辑分析仪

-示波器


UItra Phosphor® 3.0

并行阵列映射单元，数据处理速度高达30Gbps

波形捕获率高达800,000wfms/s

顺序模式下达到1,500,000wfms/s

增强分辨率16bit


实时协议分析15+

嵌入式：RS-232/422/485/UART、I2C、SPI、

              AudioBus(I2S,LJ,RJ,TDM)、I3C

汽车：CAN、CAN-FD、CAN-XL、LIN、FlexRay、SENT

传感器 &RFID：Manchester、1-WIRE

航空航天：MIL-STD-1553、ARINC429

整合最新技术和经典标准

实时协议分析为不同行业提供了全面的专业解决方案

解决数据传输效率和系统稳定性的问题

实时协议分析15+
